Salam ThemeIDN yang berbahagia saat ini, selamat datang di postingan kita kali ini. Listrik adalah urat nadi peradaban modern. Mulai dari ponsel pintar di genggaman Anda, lampu yang menerangi ruangan, hingga mesin-mesin industri raksasa, semuanya beroperasi berkat adanya aliran energi yang terstruktur dan terkontrol. Inti dari sistem kendali energi ini adalah Rangkaian Listrik.

Bagi sebagian orang, rangkaian listrik terdengar rumit, penuh rumus, dan identik dengan insinyur. Namun, memahami dasar-dasarnya sangat penting, tidak hanya untuk para profesional, tetapi juga bagi Anda yang ingin melakukan perbaikan sederhana di rumah atau mengembangkan proyek elektronik. Dalam panduan komprehensif ini, kita akan membedah rangkaian listrik dari nol: mulai dari prinsip dasarnya, jenis-jenis utamanya, kelebihan masing-masing, hingga langkah praktis bagaimana Anda bisa membuatnya sendiri.

Mengapa Rangkaian Listrik Penting?

Secara definisi sederhana, rangkaian listrik (electrical circuit) adalah jalur tertutup (loop) yang memungkinkan elektron mengalir dari sumber tegangan (seperti baterai atau generator) melewati beban (seperti resistor atau lampu) dan kembali ke sumber. Jika jalur ini terputus atau terbuka, arus tidak dapat mengalir, dan sirkuit dikatakan mati.

Pentingnya rangkaian terletak pada kemampuannya untuk mengontrol dan mendistribusikan energi. Tanpa rangkaian yang tepat, kita tidak dapat mengubah energi listrik menjadi bentuk energi lain yang bermanfaat—cahaya, panas, atau gerakan mekanis—secara efisien dan aman.

Prinsip Dasar Rangkaian Listrik: Anatomi Aliran Energi

Untuk memahami jenis-jenis rangkaian, kita harus terlebih dahulu memahami tiga komponen dan hukum dasar yang mengaturnya. Bayangkan rangkaian listrik seperti sistem pipa air: tegangan adalah tekanan air, arus adalah laju aliran air, dan hambatan adalah penyempitan atau halangan pada pipa.

Komponen Inti Sebuah Rangkaian

  • Sumber Tegangan (Voltage Source): Energi pendorong, seperti baterai atau stopkontak. Ini menciptakan beda potensial yang mendorong elektron.
  • Konduktor (Conductor): Media tempat arus mengalir, biasanya kabel tembaga.
  • Beban (Load/Resistor): Komponen yang menggunakan energi listrik dan mengubahnya menjadi bentuk energi lain (misalnya, lampu mengubahnya menjadi cahaya dan panas). Beban memberikan hambatan (resistansi).
  • Saklar (Switch): Perangkat untuk membuka atau menutup jalur rangkaian, mengontrol aliran arus.

Hukum-Hukum Dasar yang Berlaku: Ohm dan Kirchhoff

Hukum Ohm (V = I x R)

Hukum yang paling fundamental. Hukum Ohm menyatakan bahwa Tegangan (V) dalam suatu rangkaian berbanding lurus dengan Arus (I) yang mengalir dan Hambatan (R) rangkaian tersebut. Dalam bahasa yang lebih sederhana: semakin besar hambatan, semakin kecil arus yang mengalir (jika tegangan tetap).

Hukum Kirchhoff

  1. Hukum Arus Kirchhoff (KCL): Jumlah total arus yang masuk ke suatu titik percabangan (node) harus sama dengan jumlah total arus yang keluar dari titik tersebut. Ini adalah prinsip konservasi muatan.
  2. Hukum Tegangan Kirchhoff (KVL): Jumlah total tegangan naik dan turun (beda potensial) dalam suatu lintasan tertutup (loop) harus sama dengan nol. Ini adalah prinsip konservasi energi.

Klasifikasi Utama Rangkaian Listrik (Jenis-Jenis Rangkaian)

Berdasarkan cara komponen beban dihubungkan, rangkaian listrik dibedakan menjadi tiga jenis utama. Pemilihan jenis rangkaian ini sangat menentukan bagaimana energi didistribusikan dan bagaimana kegagalan satu komponen akan memengaruhi komponen lainnya.

Rangkaian Seri (Series Circuit)

Rangkaian seri adalah rangkaian di mana komponen-komponennya dihubungkan secara berurutan, membentuk satu jalur tunggal bagi arus untuk mengalir. Arus harus melewati setiap komponen secara bergantian untuk kembali ke sumber. Analogi yang paling tepat adalah antrian panjang di kasir, di mana semua orang harus melewati kasir yang sama.

Karakteristik Kunci Rangkaian Seri:

  • Arus (I): Arus yang mengalir melalui setiap komponen adalah sama (I total = I1 = I2 = I3).
  • Hambatan Total (R total): Hambatan total adalah jumlah dari semua hambatan individu (R total = R1 + R2 + R3).
  • Tegangan (V): Tegangan terbagi di antara beban-beban (V total = V1 + V2 + V3). Setiap beban 'mencuri' sebagian tegangan.
  • Kegagalan: Jika salah satu komponen rusak atau terputus (misalnya, satu lampu padam), seluruh rangkaian akan terbuka (open circuit), dan arus akan berhenti mengalir ke semua komponen lainnya.

Kelebihan Rangkaian Seri:

Rangkaian ini relatif mudah dibuat dan hanya memerlukan sedikit kabel. Rangkaian seri sering digunakan dalam aplikasi yang memerlukan pembagian tegangan, seperti dalam beberapa sensor atau dioda pemancar cahaya (LED) yang disambungkan secara serial untuk menahan tegangan yang lebih tinggi dari baterai.

Rangkaian Paralel (Parallel Circuit)

Rangkaian paralel adalah rangkaian di mana komponen-komponen dihubungkan pada dua titik yang sama, menciptakan beberapa jalur independen bagi arus untuk mengalir. Jika dianalogikan dengan sistem jalan, ini seperti jalan tol dengan beberapa lajur; jika satu lajur ditutup, kendaraan masih dapat menggunakan lajur lain.

Karakteristik Kunci Rangkaian Paralel:

  • Tegangan (V): Tegangan yang melintasi setiap jalur percabangan adalah sama dengan tegangan sumber (V total = V1 = V2 = V3). Inilah mengapa perangkat rumah tangga bekerja di tegangan 220V yang konstan.
  • Arus (I): Arus total terbagi di antara jalur percabangan (I total = I1 + I2 + I3). Setiap cabang 'menarik' arus sesuai dengan hambatannya (Hukum Arus Kirchhoff).
  • Hambatan Total (R total): Menghitung hambatan total rangkaian paralel lebih kompleks. Hasilnya selalu lebih kecil daripada hambatan terkecil dalam rangkaian. Rumusnya: 1/R total = 1/R1 + 1/R2 + 1/R3.
  • Kegagalan: Jika satu komponen rusak atau terputus, komponen lain tetap berfungsi karena arus masih memiliki jalur tertutup melalui cabang-cabang lainnya.

Kelebihan Rangkaian Paralel:

Rangkaian paralel adalah tulang punggung instalasi listrik rumah dan industri. Keunggulannya yang paling menonjol adalah independensi beban dan tegangan yang stabil di setiap titik. Kita bisa menambahkan atau mencabut perangkat tanpa memengaruhi kinerja perangkat lain.

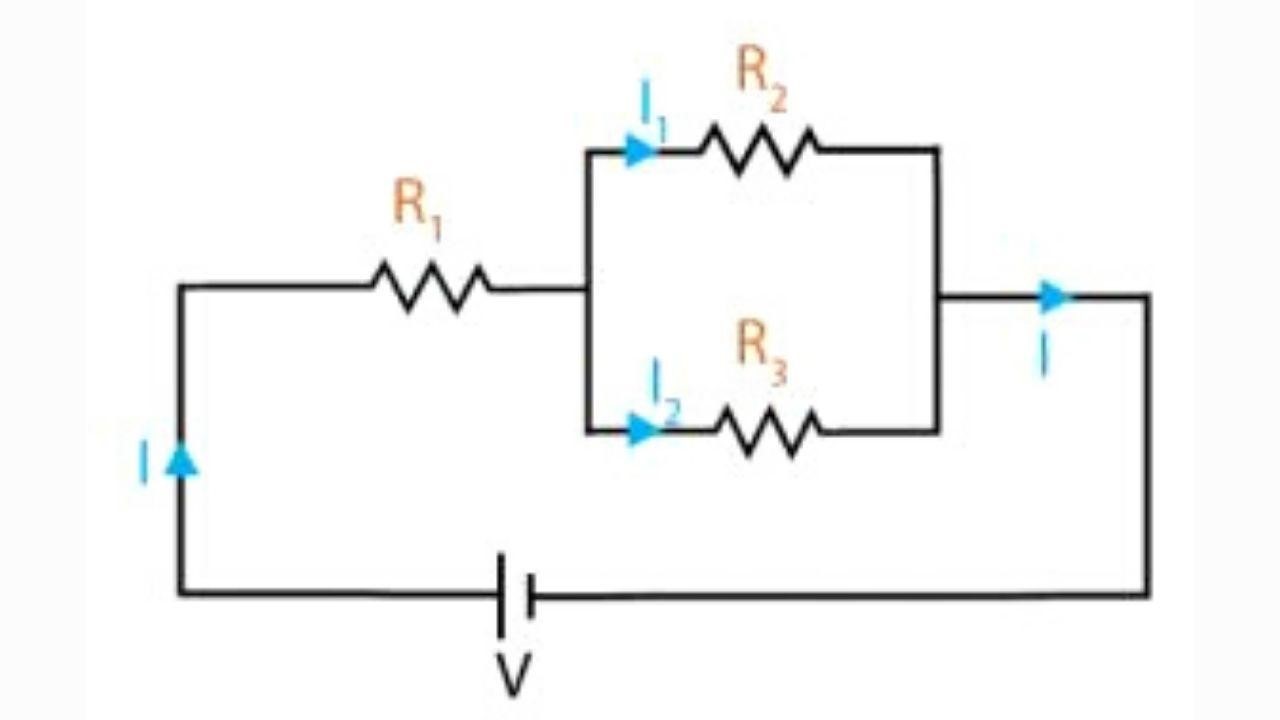

Rangkaian Campuran (Seri-Paralel)

Rangkaian campuran menggabungkan elemen seri dan paralel. Beberapa komponen mungkin dihubungkan secara seri dalam satu bagian, sementara bagian lain dihubungkan secara paralel. Rangkaian ini digunakan untuk mencapai tujuan desain yang sangat spesifik, misalnya untuk mendapatkan pembagian tegangan tertentu sambil mempertahankan fitur redundansi (independensi) di bagian lain dari sistem. Perhitungan rangkaian campuran dilakukan dengan menganalisis komponen paralel terlebih dahulu, menghitung hambatan setara mereka, dan kemudian memperlakukannya sebagai resistor tunggal dalam rangkaian seri yang lebih besar.

Kombinasi ini memungkinkan fleksibilitas yang luar biasa dalam mendesain sistem yang kompleks, seperti di papan sirkuit komputer (PCB) atau sistem distribusi daya besar.

Kelebihan dan Aplikasi Rangkaian Listrik dalam Kehidupan Nyata

Memahami kelebihan spesifik dari setiap jenis rangkaian memungkinkan kita memilih desain yang paling optimal untuk aplikasi tertentu.

Keunggulan Rangkaian Seri (Spesifik)

  1. Pembagi Tegangan (Voltage Divider): Fungsi utama rangkaian seri. Karena tegangan terbagi, rangkaian ini sempurna untuk mengurangi tegangan suplai tinggi menjadi tegangan yang lebih rendah untuk beban sensitif, hanya dengan menggunakan resistor.
  2. Sederhana: Memerlukan wiring yang minimal. Contoh klasik adalah lampu hias Natal kuno, di mana semua lampu terangkai dalam satu benang.

Keunggulan Rangkaian Paralel (Spesifik)

  1. Stabilitas Tegangan: Setiap beban menerima tegangan penuh sumber. Ini krusial bagi perangkat elektronik modern.
  2. Redundansi: Jika satu perangkat mati, perangkat lain tetap menyala. Inilah yang membuat sistem kelistrikan di rumah Anda andal.
  3. Kemudahan Penambahan Beban: Kita dapat menambahkan lebih banyak stopkontak atau lampu tanpa harus mendesain ulang sirkuit awal, selama kapasitas arus total sumber tidak terlampaui.

Aplikasi Industri dan Rumah Tangga

  • Rumah Tangga: Semua penerangan, stopkontak, dan peralatan besar (kulkas, AC) dihubungkan secara paralel agar menerima tegangan 220V yang konstan dan dapat dioperasikan secara independen.
  • Otomotif: Beberapa lampu indikator di dashboard mobil sering disusun secara seri untuk tujuan pembagian tegangan, sementara komponen utama seperti lampu depan dan sistem pengapian dihubungkan secara paralel ke aki.
  • Elektronik: Komponen internal pada PCB sering menggunakan rangkaian campuran. Misalnya, transistor dan resistor bias mungkin diatur secara seri, tetapi dihubungkan secara paralel ke komponen utama lain (seperti chip mikroprosesor).

Panduan Praktis: Cara Membuat Rangkaian Listrik Sederhana (Rangkaian Paralel)

Setelah memahami teori, mari kita praktikkan. Kita akan membuat rangkaian paralel sederhana menggunakan lampu LED, yang merupakan dasar dari banyak proyek elektronik hobi.

Alat dan Bahan yang Dibutuhkan

  1. Sumber Daya: Baterai 9V (atau catu daya DC).
  2. Papan Projek (Breadboard): Untuk menghubungkan komponen tanpa solder.
  3. Kabel Jumper: Kabel penghubung kecil.
  4. Beban: Dua atau tiga unit LED (misalnya LED merah).
  5. Resistor: Dua atau tiga unit resistor 330 Ohm (penting untuk melindungi LED dari tegangan tinggi baterai 9V).

Langkah Demi Langkah Pembuatan Rangkaian Paralel

Langkah 1: Mengenali dan Mengamankan Beban (Resistor Pelindung)

LED (Light Emitting Diode) hanya dapat menahan tegangan kecil (sekitar 2-3V). Karena kita menggunakan baterai 9V, kita harus memasang resistor secara seri pada setiap LED untuk 'menghabiskan' kelebihan tegangan. Ingat, meskipun rangkaian utama kita paralel, resistor ini dipasang seri dengan LED-nya masing-masing.

Langkah 2: Menghubungkan Rel Daya (Power Rails)

Di breadboard, lubang-lubang horizontal di bagian tepi (biasanya ditandai + dan -) disebut rel daya. Hubungkan terminal positif (+) baterai ke rel positif breadboard, dan terminal negatif (-) ke rel negatif. Ini menciptakan sumber tegangan konstan di sepanjang kedua rel.

Langkah 3: Membuat Cabang Pertama (Rangkaian LED Pertama)

  1. Ambil resistor 330 Ohm pertama. Tancapkan satu kaki resistor ke rel positif (+).
  2. Tancapkan kaki resistor yang lain di titik acak di tengah breadboard (misalnya kolom E-10).
  3. Ambil LED pertama. LED memiliki kaki panjang (Anoda, +) dan kaki pendek (Katoda, -).
  4. Hubungkan kaki Anoda (+) LED ke titik yang sama dengan kaki resistor tadi (E-10).
  5. Hubungkan kaki Katoda (-) LED ke rel negatif (-) breadboard menggunakan kabel jumper.

Penjelasan: Cabang pertama kini sudah memiliki jalur tertutup: dari rel (+), melewati Resistor, melewati LED, dan kembali ke rel (-).

Langkah 4: Membuat Cabang Kedua dan Ketiga (Paralel)

Ulangi Langkah 3, tetapi pastikan Anda menancapkan kaki pertama resistor di rel positif (+) yang sama dengan resistor pertama. Lakukan hal yang sama untuk LED kedua dan ketiga, pastikan semua kaki Anoda (+) terhubung ke jalur positif (via resistor), dan semua kaki Katoda (-) terhubung langsung ke jalur negatif (-).

Prinsip Paralel Terpenuhi: Kita telah menciptakan tiga jalur independen (cabang) yang semuanya berbagi titik tegangan yang sama (rel + dan rel -).

Langkah 5: Pengujian

Setelah semua komponen terpasang, sambungkan baterai ke konektor yang sudah terpasang. Semua LED harus menyala dengan kecerahan yang sama (karena tegangan yang melintasi mereka sama). Untuk menguji sifat paralel, lepaskan salah satu LED dari breadboard. Dua LED lainnya harus tetap menyala tanpa ada perubahan intensitas. Ini membuktikan independensi beban yang merupakan ciri khas rangkaian paralel.

Kesimpulan dan Penutup

Rangkaian listrik, baik seri, paralel, maupun campuran, adalah fondasi dari setiap teknologi yang membutuhkan energi. Rangkaian Seri unggul dalam pembagian tegangan dan kesederhanaan, tetapi rentan terhadap kegagalan tunggal. Sebaliknya, Rangkaian Paralel menawarkan stabilitas tegangan dan redundansi, menjadikannya pilihan utama untuk distribusi daya di rumah dan industri.

Dengan memahami Hukum Ohm, membedakan antara jalur tunggal (seri) dan jalur bercabang (paralel), serta mengikuti langkah-langkah praktis dalam perakitan, Anda kini memiliki pengetahuan mendalam untuk menganalisis dan mendesain sistem kelistrikan dasar. Kunci dalam kelistrikan adalah selalu memastikan jalur tertutup dan mengelola hambatan (beban) dengan benar untuk menjaga integritas sistem.
